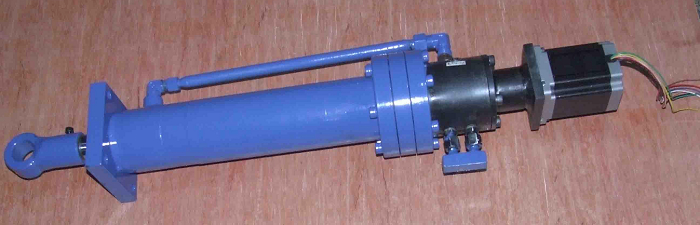

YGC/YGC系列電液伺服液壓缸為我公司吸收國外先進技術研制出的具有高科技含量的新型油缸，主要有兩種：

　　1．帶接近開關的液壓缸：即在標準YGC/YGD系列液壓缸前后缸蓋內安裝上電感式接近開關。電感式接近開關能在液壓缸完全外伸或內縮時提供指示，該裝置工作溫度－35～＋80℃，使用壓力密封，作用在傳感面上的動態壓力可達30MPa,通過把接近開關裝進缸頭或缸蓋，可消除與外部行程開關連帶的代價高的設計和設置時間。此外，由于接近開關密封于缸體內，所以不容易損壞。我公司提供的電感式接近開關全部由德國工廠制造，通過UL及CE認證工作，并設計成能在強磁場（例：焊接設備和大電流電動機附近）及強振動（高達30g、200Hz的振動）環境下安全工作，因而被汽車工業及重載工業廣泛采用。另外，接近開關還可以與編程控制器直接兼容。

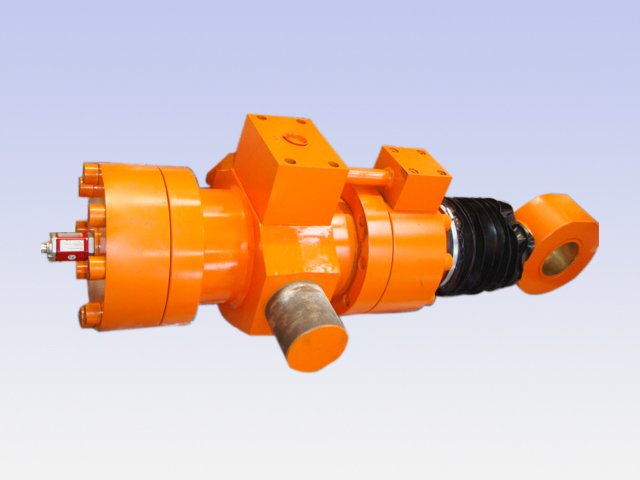

　　2．帶磁致伸縮直線位移傳感器和伺服閥塊的液壓缸：GC系列液壓缸所用磁致伸縮位移傳感器是一種無機械接觸并且沒有位置限制的傳感器，傳感器工作壓力可達35MPa。工作原理是磁場的相互影響，即通過接通磁場產生磁力應變脈沖，該應變脈沖通過波導管從測試點至傳感頭輸入至傳感器，該輸送時間將持續不變并且不受溫度影響，只與線圈位置成比例，那是確切實際的位置測量值，并隨傳感器轉變成模擬量輸出或模擬量輸出成數字輸出，由于探頭裝在缸頭上并插入空心活塞桿，所以活塞桿強度需受影響，一般活塞桿直徑需大于36mm。該位移傳感器有四種不同的形式輸出，產品全部選用美國進口產品。YGD系列液壓缸（雙伸出活塞桿油缸）不能安裝位移傳感器。

　　該系列電液伺服油缸密封件全部采用Parker和Merkel兩家德國公司產品。在高速、需要極低摩擦和沒有爬行的應用場合，用以精密控制加速度、速度和位置，采用低摩擦活塞桿密封裝置和低摩擦活塞密封裝置。低摩擦活塞密封裝置不適用于把負載支承在固定位置的應用場合。



技術參數：



動作距離Sn(mm)	1.22	過載脫扣(mA)	≧200
允許壓力 (靜態/動態)(MPa)	50/35	接通延時(ms)	≦8
波峰電壓Vpp(余波)	≦10﹪	瞬時保護	2KV,1ms,1KΩ
空載電流(mA)	≦7.5	開關頻率(Hz)	2000
輸出狀態	No pnp	開關滯后	3～15﹪
連續負載電流 (mA)	≦200	溫度誤差	±10﹪
電壓降 (V)	≦1.8	重復精度	≦2﹪
極性保護	有	防護等級(DIN40 050)	IP 67
斷線保護	有	溫度范圍(℃)	-25～70
短路保護	有	固定轉矩(Nm)	25
電源電壓(工作電壓)(V)	10～30 DC	接線方式	Conprox DC





資料下載：http://www.bestip.com.cn/down/10.html
